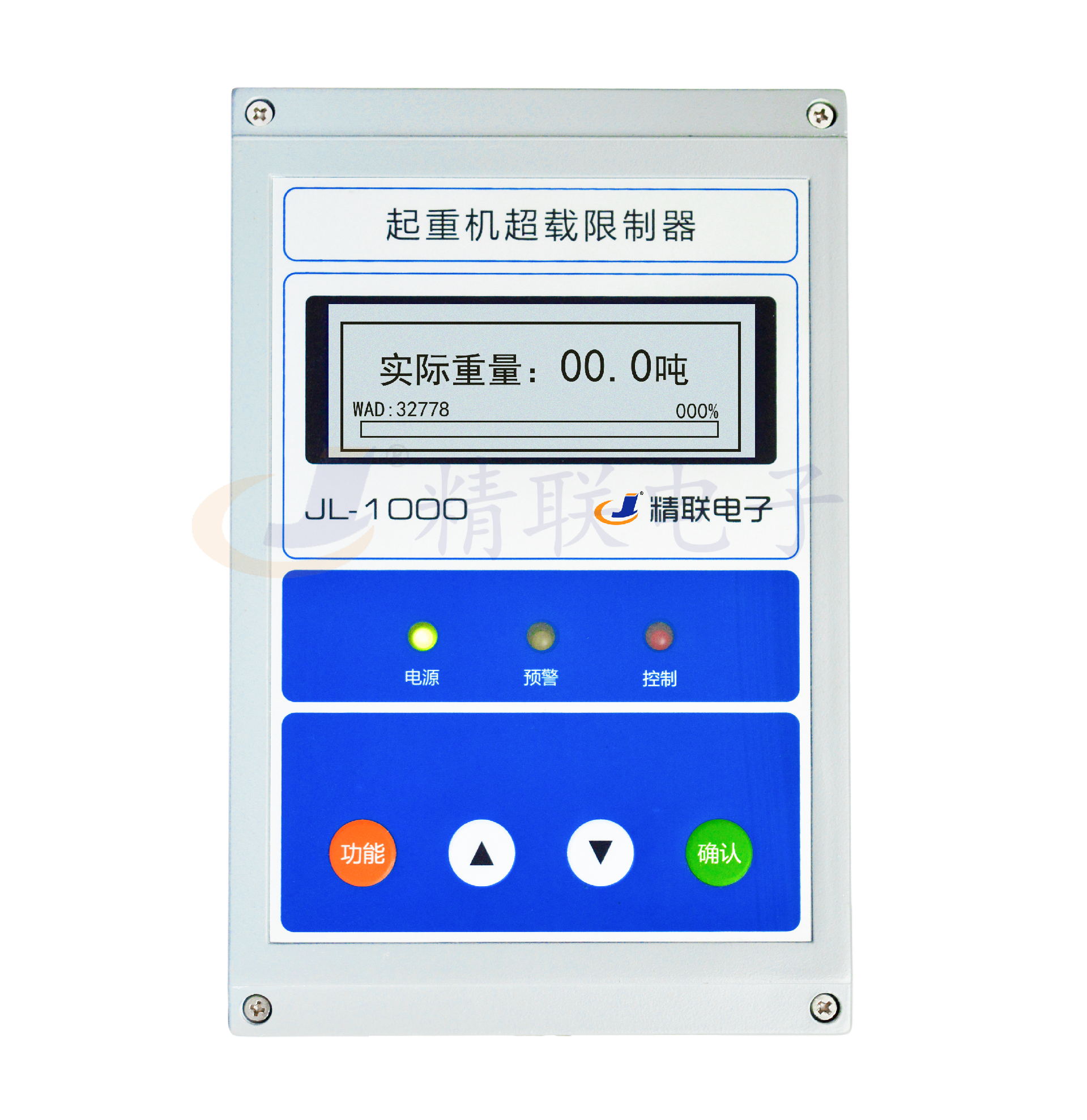

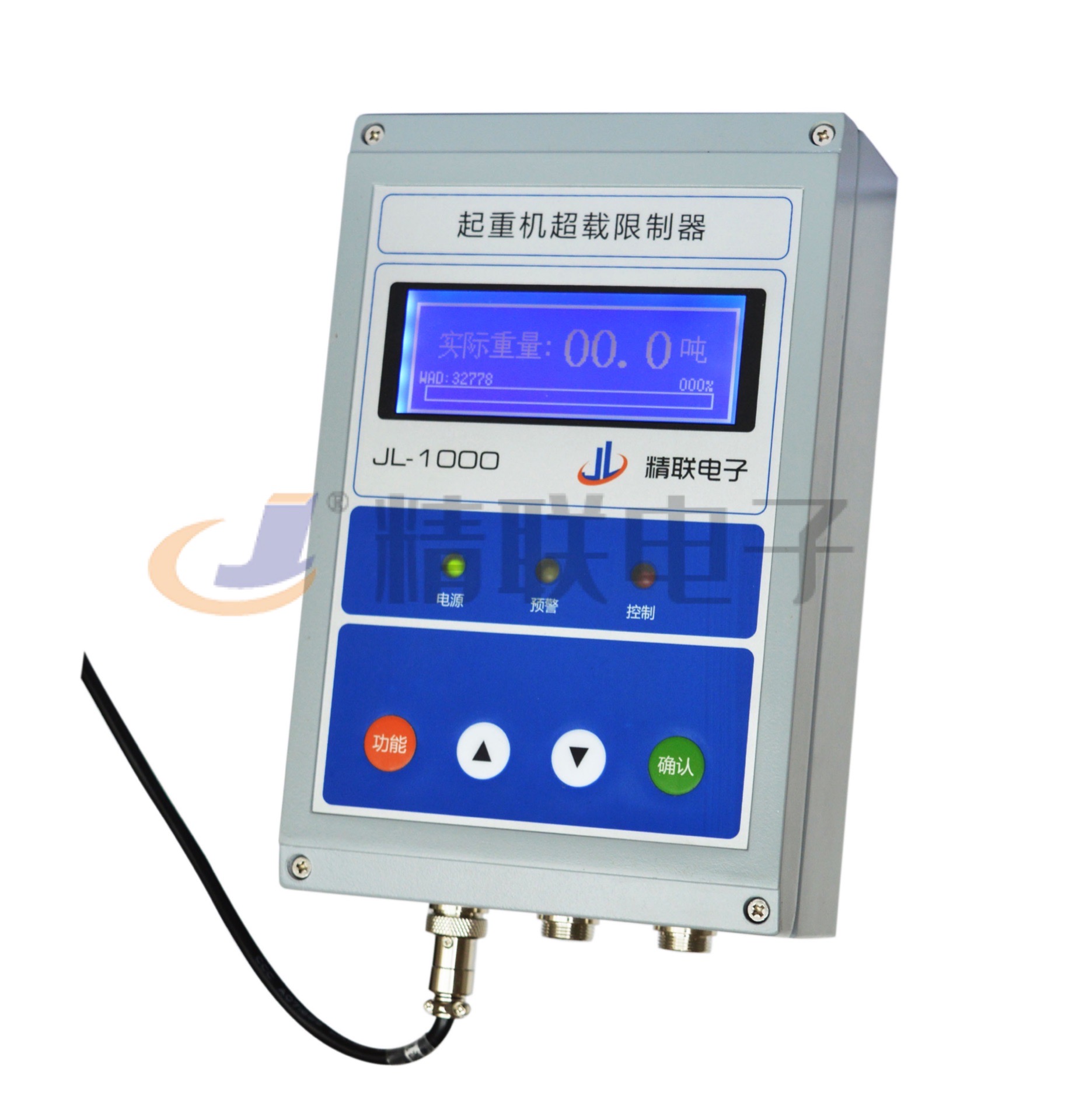

JL-1000超載限制器

產品特點 ：

?  具有開機自檢功能，能夠自動判斷輸入信號是否在正常范圍內，并能顯示錯誤代碼。

?  精度高、數字顯示準確。采用先進的抗干擾技術，克服了環境濕度、強電磁場干擾、零點漂移等影響，使工作安全穩定。

?  可選配置兩路重量傳感器輸入接口。

?  產品采用中文界面，安裝調試簡單易學，操作方便。

?  掉電保持功能，存儲的數據可保持10年。

?  密碼設定功能，防止非儀表操作人員誤操作。

?  高強度鑄鋁機殼，防護等級達到IP65，整體性好，密封性好，防塵，防水，防潮。

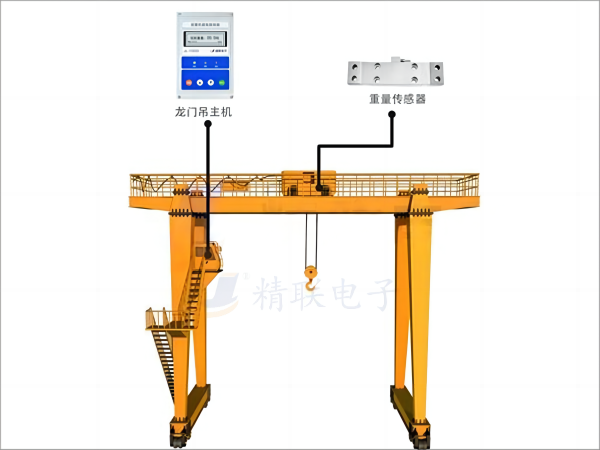

系統組成：

       本系統主要由，取力機構(重量傳感器)、信號放大模塊、CPU模塊、全中文液晶顯示模塊、電源模塊、控制模塊等部分組成。

◆ 中文液晶顯示

       本裝置采用全中文液晶點陣顯示，分辨率為192*64，能一次顯示用戶所關心的數據。如：實際重量、載荷率等信息，具有

       良好的人機對話界面。

◆信號放大模塊

       該模塊是專門為本機設計的，根據需要可提供２路模擬量的放大處理。

◆ CPU模塊

       采用工業級新一代微處理芯片，運算速度比同等處理器內核構架的芯片快，抗干擾能力強，效率高。

◆ 電源模塊

       采用寬電壓開關電源模塊，輸出波形好，帶負載能力強，有過載，過流保護。

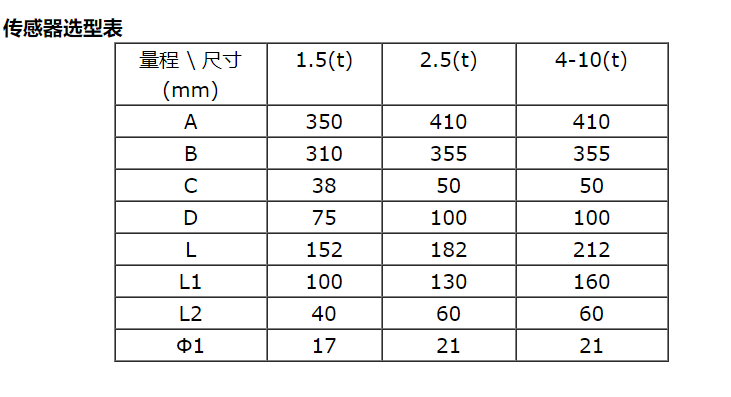

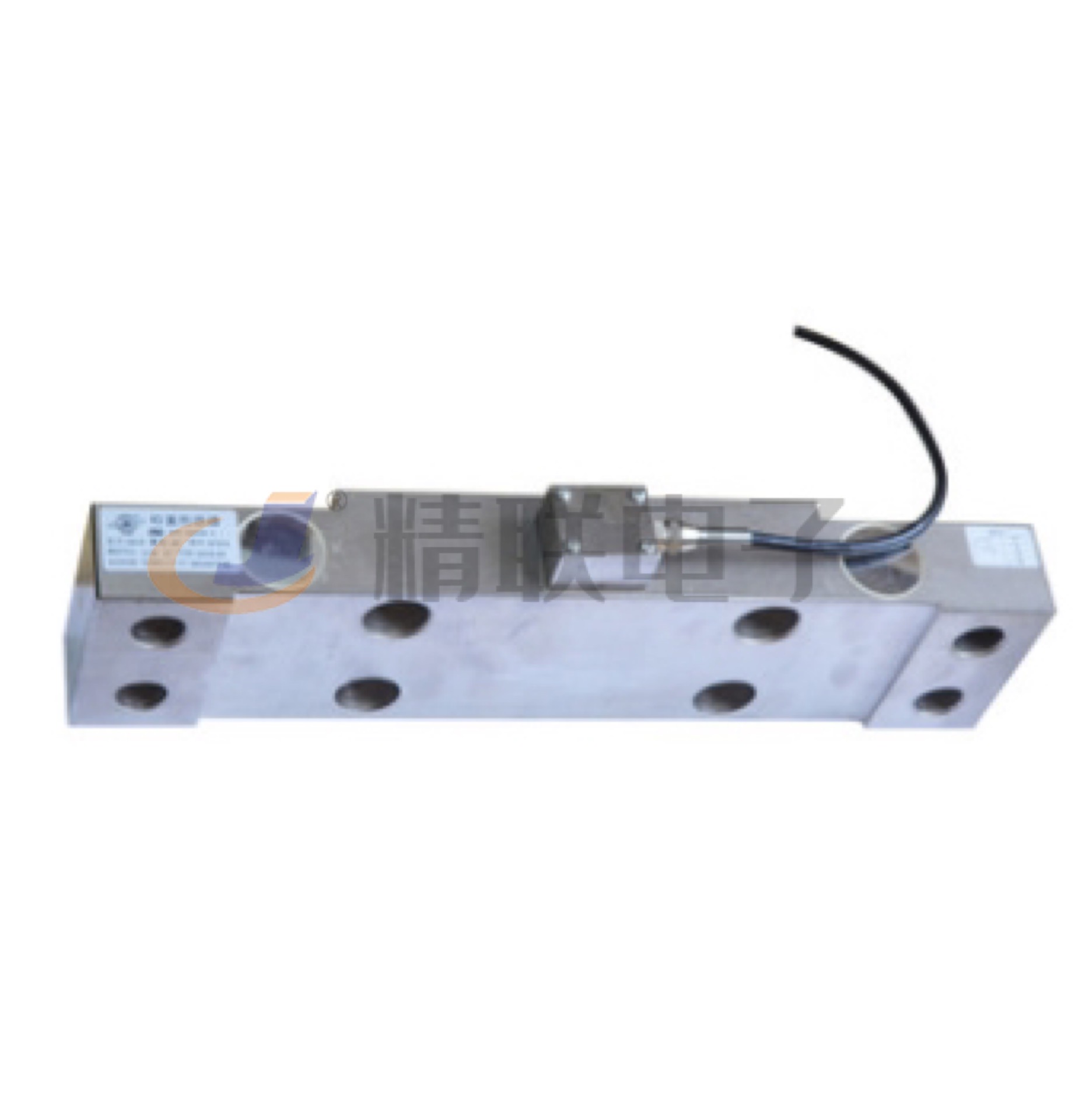

傳感器部分

傳感器部分

參數

精度等級：0.03、0.05
 靈敏度：1.0～1.5±0.005mV/V
 輸入阻抗：780±20Ω
 輸出阻抗：700±2Ω
 絕緣電阻：≥5000MΩ
 最大供橋電壓：15V
 安全過載：150％F.S.
 溫度范圍：-30℃～+70℃
 防護等級：IP66、IP67

結構特征

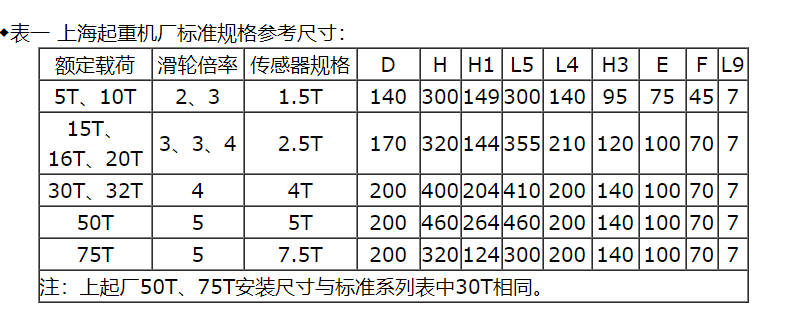

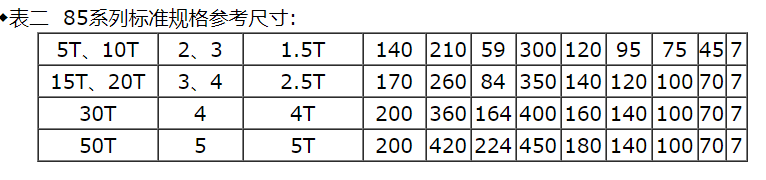

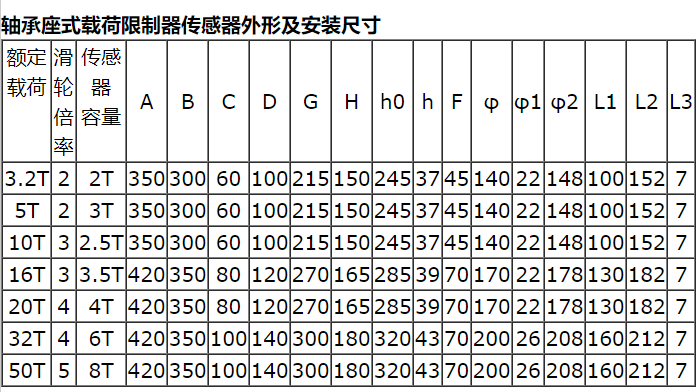

軸承座式載荷限制器系列尺寸（不帶底座）

安裝說明：受力平面應在L1×D面上，A×D平面上其余地方不應受力，航空插頭連接時請進行防雨處理。
